Hướng Dẫn Cách Chọn Dây Tải Điện Và Aptomat (CB) Phù Hợp Với Công Suất Máy

Khi lắp đặt các thiết bị cơ điện công nghiệp như nồi nấu phở điện, tủ nấu cơm, máy xay giò chả hay hệ thống thanh nhiệt đun nước, một trong những sự cố nguy hiểm nhất chính là chọn sai dây dẫn điện và Aptomat (CB).
Việc chọn dây quá nhỏ sẽ làm dây nóng chảy, chập cháy; trong khi chọn Aptomat quá lớn lại làm mất khả năng bảo vệ quá tải. Bài viết này, Cơ Điện Trương Gia sẽ hướng dẫn bạn công thức tính toán đơn giản, chuẩn kỹ thuật để chọn dây điện và Aptomat phù hợp nhất với mọi thiết bị trong gia đình và xưởng sản xuất.

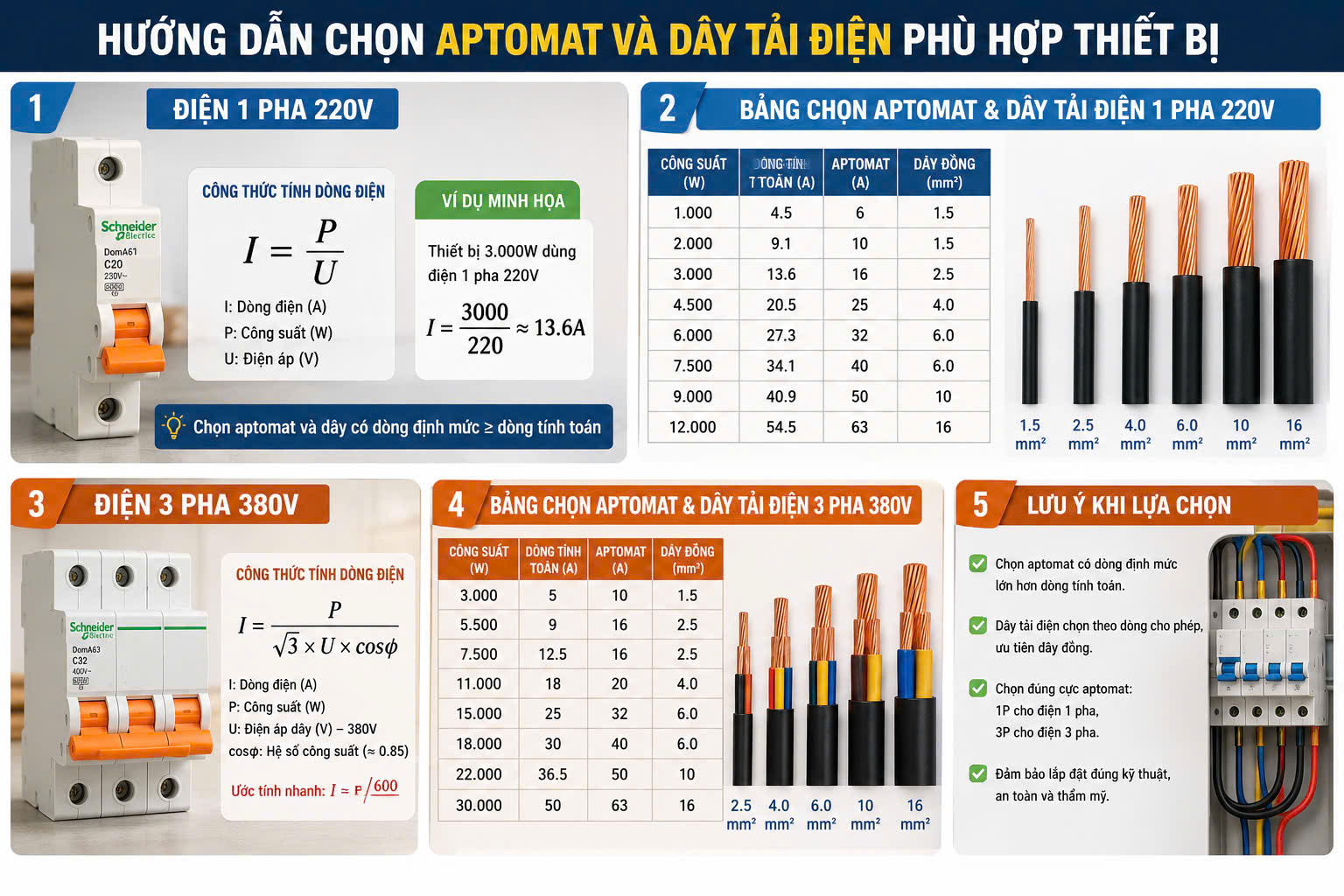

Hướng dẫn chọn Aptomat - dây tải điện phù hợp

Tại Sao Cần Chọn Đúng Dây Điện Và Aptomat Theo Công Suất?

Lắp đặt điện đúng thông số không chỉ giúp hệ thống vận hành trơn tru mà còn đảm bảo an toàn tính mạng và tài sản:
Tránh nguy cơ cháy nổ: Dây điện chịu tải kém khi chạy liên tục sẽ sinh nhiệt lớn, làm nóng chảy vỏ cách điện PVC gây chập cháy tủ điện.
Bảo vệ thiết bị tối đa: Aptomat được tính toán đúng chuẩn sẽ tự động ngắt điện (nhảy CB) ngay lập tức khi phát hiện sự cố ngắn mạch (chập điện) hoặc máy bị kẹt tải/quá tải.
Tối ưu chi phí: Tránh việc mua dây điện quá to gây lãng phí chi phí đầu tư ban đầu không cần thiết.

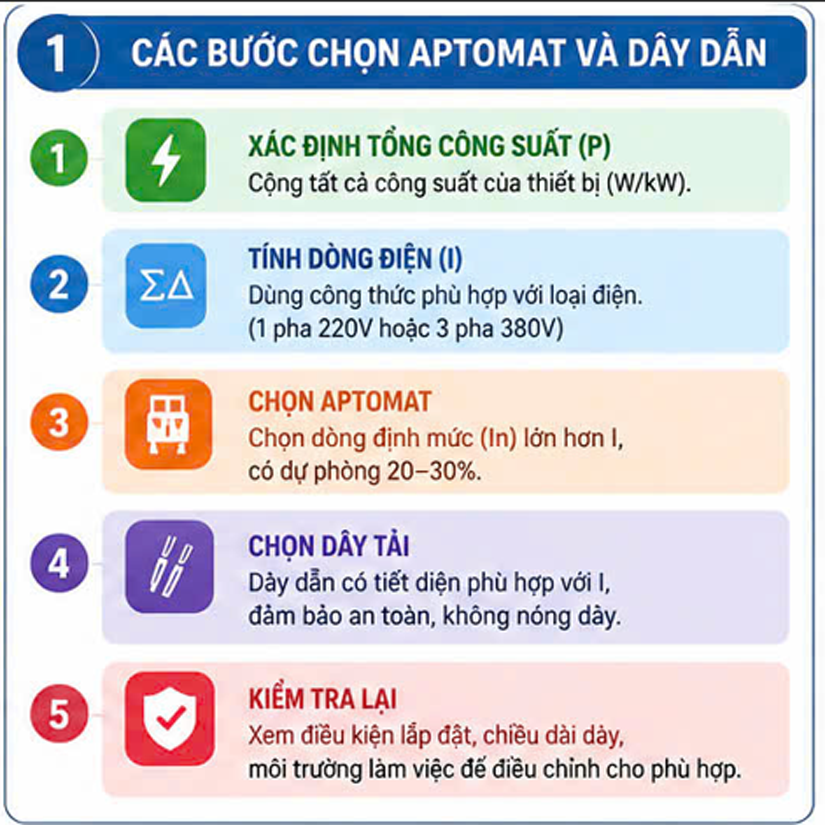

Hướng dẫn chọn Aptomaty và dây tải điện phù hợp cho thiết bị

Bước 1: Công Thức Tính Dòng Điện Sử Dụng (Dòng Tải I)

Để chọn được dây dẫn và Aptomat, bước đầu tiên bạn cần xác định dòng điện định mức (tính bằng Ampere - A) mà thiết bị đó sẽ tiêu thụ dựa trên công suất (Watt hoặc kW) ghi trên nhãn máy.

1. Đối với điện lưới 1 Pha (220V - Điện gia đình, xưởng nhỏ):

Công thức tính nhanh gần đúng chuẩn kỹ thuật:

I = P U

Trong đó:

I: Dòng điện tiêu thụ (Đơn vị: A - Ampere)

P: Tổng công suất thiết bị (Đơn vị: W - Watt). Lưu ý: 1kW = 1000W.

U: Điện áp sử dụng (220V)

👉 Ví dụ thực tế: Bạn sử dụng một Nồi nấu phở điện công suất 6kW (6000W) dùng điện 220V.

I = 6000 220 ≈ 27,27 A

2. Đối với điện lưới 3 Pha (380V - Điện sản xuất):

Với thiết bị dùng điện 3 pha (như máy xay giò chả 10HP, khởi động từ, tủ cơm công nghiệp):

I = P √3 × U × cos φ ≈ P 600 (Ước tính nhanh)

👉 Ví dụ thực tế: Một Tủ nấu cơm công nghiệp 12kW (12000W) dùng điện 3 pha 380V.

I ≈ 12000 600 = 20A / mỗi pha

Bước 2: Hướng Dẫn Chọn Kích Thước Dây Dẫn Điện (Tiết Diện Đồng S):

Sau khi tính được dòng điện I, bạn tiến hành chọn tiết diện lõi dây đồng (mm^2) theo mật độ dòng điện an toàn.
Theo tiêu chuẩn kỹ thuật ngành điện:
Mật độ dòng điện an toàn cho dây đồng (J) thường chọn từ 4 \div 6 A/mm^2 (đối với tải làm việc liên tục nhiều giờ như thanh nhiệt, điện trở đun nước).

Công thức chọn tiết diện dây:

S = I J

Bảng Tra Cứu Nhanh Chọn Tiết Diện Dây Đồng Cho Thiết Bị 1 Pha (220V):

Công suất máy (P)	Dòng điện tính toán (I)	Tiết diện dây đồng đề xuất (S)	Loại dây khuyên dùng
Dưới 2.2kW (2200W)	Dưới 10A	Dây 1.5mm²	Dây 2x1.5
Từ 2.2kW ~ 3.5kW	10A ~ 16A	Dây 2.5mm²	Dây 2x2.5
Từ 4kW ~ 5.5kW	18A~25A	Dây 4.0mm²	Dây 2x4.0
Từ 6kW ~ 7.5kW	27A~34A	Dây 6.0mm²	Dây 2x6.0
Từ 8kW ~ 10kW	36A~45A	Dây 10.0mm²	Dây 2x10.0

Lưu ý: Nếu khoảng cách từ tủ điện chính đến máy dài trên 30 mét, nên tăng lên 1 cấp dây để tránh hao hụt sụt áp trên đường dây.

Bước 3: Hướng Dẫn Chọn Aptomat (CB) Phù Hợp:

Aptomat có nhiệm vụ đóng cắt nguồn điện và ngắt mạch khi có sự cố. Nguyên tắc chọn Aptomat an toàn:

I_Aptomat= (1,2 ~ 1,5) x I_{Thiết bị}

(Lựa chọn dòng định mức của Aptomat cao hơn dòng tải làm việc của máy từ 20% đến 50% để tránh hiện tượng Aptomat bị nhảy oan do dòng khởi động của máy).

Ví dụ áp dụng thực tế:
Chọn CB cho Nồi Phở 6kW (1 Pha 220V):
Dòng tải I = 27.27 A.
Dòng CB cần chọn: 27.27 x 1.25 = 34 A.
👉 Kết luận: Chọn Aptomat 2P - 40A (hoặc 32A) kết hợp Dây điện 2x6.0mm².

Chọn CB cho Động cơ / Motor 7.5 kW (3 Pha 380V - Dùng Khởi Động Từ CHINT 18A):
Dòng tải I ~ 15A.
👉 Kết luận: Chọn Aptomat 3P - 25A hoặc 32A (chịu được dòng khởi động nhẹ của motor) kết hợp Khởi động từ CHINT 18A và rơ le nhiệt tương ứng.

Một Số Lưu Ý Quan Trọng Khi Lắp Đặt Điện Cho Máy Công Nghiệp:

Sử dụng Aptomat Chống Rò (RCD/RCBO): Đối với các thiết bị đun nấu nước trực tiếp như nồi phở, tủ cơm, bếp chiên... nên ưu tiên sử dụng Aptomat Chống Giật (RCBO) để đảm bảo an toàn tuyệt đối cho người vận hành nếu chẳng may thiết bị rò điện.
Nối đất (Dây tiếp địa): Luôn đấu nối dây tiếp địa từ vỏ khung máy kim loại xuống đất.
Siết chặt ốc vít mối nối: Khi đấu dây điện vào Aptomat hay Khởi động từ (Contactor), phải dùng tua vít siết thật chặt. Mối nối lỏng lẻo sẽ gây ra hiện tượng Move (dẫn điện kém) làm phát sinh nhiệt cực cao, gây chảy nhựa và cháy thiết bị.
